猪发射器和接收器
刘猪发射器本质上是用于船舶nching of a管子猪or a pig tool into the pipeline for cleaning or inspection purpose. After being launched into the pipeline, the pig tool is pushed through the pipeline by a driving fluid. The pipeline is cleaned along the way by brushing action from the pig. On the other end the pig tool is received by a pig receiver. Pig receiver is also a vessel used for receiving the pipe pig tool. Pig launchers and receivers are designed to meet the specific requirements of a pipeline.
猪陷阱可以是水平,垂直或倾斜类型的。为了易于操作,首选水平猪陷阱。当空间限制变得关键时,安装垂直或倾斜的猪陷阱而不是水平。

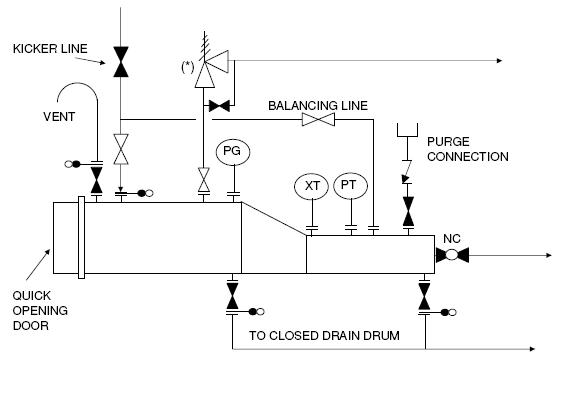

此处显示的示意图是用于水平猪发射器。水平猪接收器几乎与该示意图几乎相同,除了某些喷嘴的位置和大小,例如排水管,踢球线和PSV喷嘴。
猪接收器 /发射器的结构
对于任何猪陷阱,无论是水平,垂直或倾斜的猪发射器还是接收器,基本结构都相似,并且由 - 组成。
1.大桶大于管道尺寸
2. Minor barrel which matches with the pipeline size
3. A reducer barrel connecting the major and minor barrels
4.猪陷阱的主要枪管端的快速开门
5.猪陷阱的小枪管端的全孔阀门
6. Following nozzles - kicker line, relieving line (PSV), pressure gauges on minor and major barrels, pig signaler on the minor barrel, purge connection, vent and drains.
7.作为安全措施,应将快速打开门与踢脚线和主线上的隔离阀机械互锁,以便当猪陷阱仍连接到这些加压线时,无法打开门。这种安全预防措施也可以通过与排气或凹陷线互锁的方式来实现,以便只有在减压猪陷阱时才能打开门。
对于垂直猪陷阱,还原桶是同心类型的,因此主要桶和小枪管的中心线相互匹配。垂直的猪陷阱总是安装,以使主要枪管高于小枪管。示意图中显示的喷嘴的暂定位置可能会改变垂直猪陷阱。
管道猪陷阱设计的重要细节和尺寸
遵循某些尺寸对于猪陷阱设计很重要,必须在将其发送给供应商之前在猪陷阱数据表中指定。
- 主要的枪管尺寸和长度
- 小枪管长度和尺寸(与管道尺寸相同)
- 还原枪管长度。
- 猪陷阱的倾斜类型(水平或垂直)
- Slope in case of horizontal pipeline pig trap
- 某些喷嘴的位置,例如踢球线,缓解线,排水管,排气,猪信号器。
猪发射器或接收器的目的是从管道中插入或检索猪,球或检查工具。发射器和接收器旨在满足管道的具体要求。为了补充我们的猪和领域,格拉普韦尔承包服务公司拥有一支专门的内部设计师和技术人员团队,用于对猪生产的所有制造和测试,以满足特定的客户需求。这包括标准的枪管发射器和接收器,直接通往固定的猪陷阱单元。
Glapwell生产各种定制的猪,球体和刮板发射和接收陆上,海上和海底应用程序的陷阱,所有这些都适用于客户项目规范和国际设计代码,以及适用于需要NACE和HIC/SSCC的非酸和酸服务材料。我们的范围是6英寸NB至54英寸NB,从150#到2500#。
除了设计和制造自定义陷阱外,格拉普韦尔还提供了有价值的解决方案,用于翻新和修改现有的猪陷阱。
In addition to the supply of pig/sphere/scraper traps we also supply, design & manufacture associated equipment and in a range of materials.
