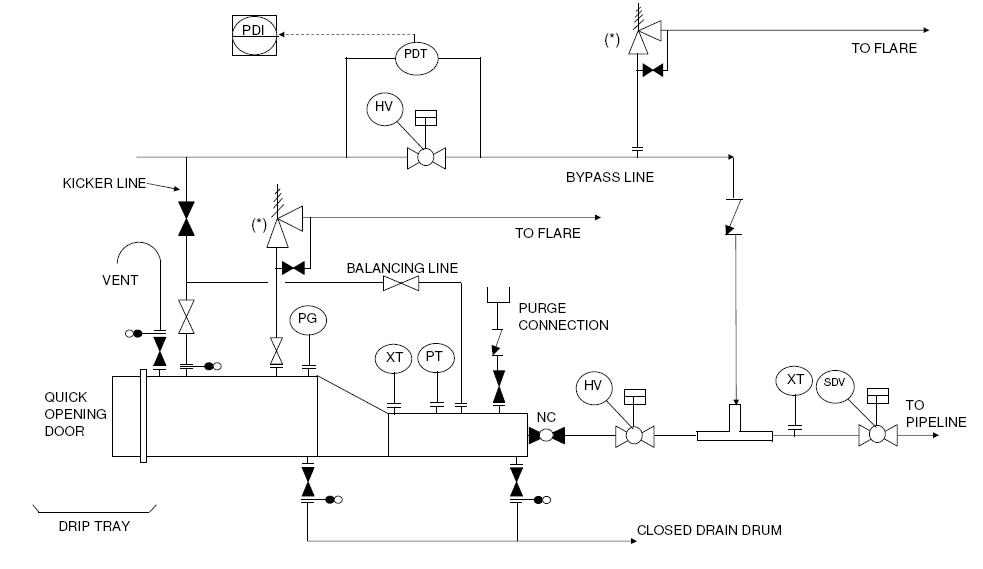

猪发射器和接收器通常在上游石油和天然气行业用于定期清洁管道carrying crude oil, natural gas and water from oil wells. A猪is a bullet shaped objectwhich fits the pipeline from inside. The猪发射器将猪发射到管道上，上游压力将猪推到了猪发射器接收的管道的另一端。因此，除了发射器和接收器的“踢球线”位置之间的差异之外，对猪发射器和接收器的安排通常是相同的。样品图列出了猪发射器和接收器共有的这种一般布置。
Guidelines to prepare a P&ID for pig launchers and receivers
- Proper equipment symbol for pig launcher (vertical or horizontal) should be selected first of all, as shown in the presented drawing. This should be selected from the list of equipment symbols on the legend sheets of a particular project.
- 如样品图中所示，应指示猪陷阱的主要和次要桶。小枪管尺寸等于管道尺寸，主要枪管尺寸略大。
- 然后，猪发射器上的所有喷嘴都应用尺寸和法兰正确表示。这包括发射器上的门，到管道的猪插座，踢球线，平衡线，PSV连接，清除，排气，排水和仪器喷嘴，如此处介绍的样品图所示。典型的仪器在猪发射器上，将是压力表，发射器和猪指标，以了解是否已发射猪（或在猪接收器的情况下到达）。
- 接下来要绘制的不同线连接到猪发射器。线号，材料类，大小等应正确分配给每条线。
- 踢球线用于加压猪的上游一侧，因此可以发射。如果接收器，踢球线为到达猪陷阱的流体提供了一个出口。通常什么时候猪没有执行，使用正常关闭的阀门关闭了踢球线。
- 将踢球线连接到猪发射器的次要桶的平衡线有助于降低压力差，从而突然射击不会损坏下游自动阀。
- 猪发射器的旁路线是流体的正常路线猪没有发生。如示例图中所示，可以保护管道开头的关闭阀上游的该部分。
- 旁路线上的手术阀（HV）用于创建用于发射猪的压力差（也用于接收猪）。HV操作员必须使用压力差指示器（PDI）以监视压力差。
- On the outlet of the pig launcher, another hand operated automatic valve is provided to open up the launcher upon pressurization.
- 猪发射器（和接收器）还可以通过PSV释放到耀斑的PSV受到保护。PSV的典型表示可以参考另一篇文章。
- Isolation valves,奇观百叶窗接下来，应在往返猪陷阱的各种线上绘制垫片等。如下所示，奇观百叶窗，垫片等通常在隔离阀和设备喷嘴旁边连接。
- 排水管应提供主要或次要barrel or on both for complete draining of the pig trap after the pig is launched or received. Sample drawing has indicated drains on both the barrels. These drains are connected to the closed drain system.
- Vents to flare and to atmosphere are required on pig launchers. Venting to flare for depressurization of the pig launcher can be achieved using bypass on the relief valve. For maintenance, when pig is not in operation it can be vented to atmosphere.
- A utility connection is required to purge the pig launcher / receiver after the猪完成，猪陷阱被压缩和排干。通常应如样品图中所示提供氮连接。
- 提到的猪发射器的大多数准则也对猪接收器也有好处。
- 这里给出的所有准则都非常笼统，可以根据任何特定项目的特定要求进行修改。
